钛合金耐高温性如何？上海锻造厂带你深入了解合金材料

钛合金因其优异的比强度、耐腐蚀性和高温性能，在航空航天、化工、能源等领域应用广泛。本文将从钛合金的耐高温机理、不同牌号的高温表现、上海锻造厂的实际生产经验以及应用选材建议四个方面，带您系统了解这一关键合金材料的耐高温性能。

一、钛合金的耐高温机理

钛合金的耐高温能力主要取决于其基体组织与合金元素的稳定作用。纯钛在高温下容易与氧、氮等间隙元素反应，导致脆化，因此实际使用中多以合金化方式提升高温性能。常用合金元素如铝（Al）、锡（Sn）、锆（Zr）可提高α相的热稳定性，钼（Mo）、钒（V）、铌（Nb）则有助于β相的稳定。通过α+β双相组织或近α组织的调控，钛合金在400～600℃区间内能够保持良好的强度与抗蠕变能力。

需要说明的是，钛合金的“耐高温”是一个相对概念。与镍基高温合金相比，钛合金的长期使用温度一般不超过600℃，短时可达800℃左右。超过这一温度范围，氧化加剧、组织退化，力学性能会明显下降。

二、不同牌号钛合金的高温表现

1. TC4（Ti-6Al-4V）：最常用的α+β型钛合金，长期工作温度约350～400℃，短时可达500℃。综合性能好，锻造工艺成熟，是上海锻造厂接受订单最多的牌号之一。

1. TA15（Ti-6.5Al-2Zr-1Mo-1V）：近α型钛合金，长期使用温度可达500℃，短时600℃，高温强度和焊接性能优良，常用于航空结构件。

1. TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）：α+β型热强钛合金，长期工作温度500℃，短时可达550℃，适合制造压气机盘、叶片等高温承力件。

1. TC17（Ti-5Al-2Sn-2Zr-4Mo-4Cr）：富β型钛合金，淬透性好，适合大截面锻件，使用温度约400℃。

1. TA19（Ti-6Al-2Sn-4Zr-2Mo）：近α型高温钛合金，长期使用温度可达540℃，抗蠕变性能突出。

1. Ti-1100、IMI834等高温钛合金：长期使用温度可接近600℃，属于钛合金耐高温性能的上限区间，对锻造温度和热处理控制要求极高。

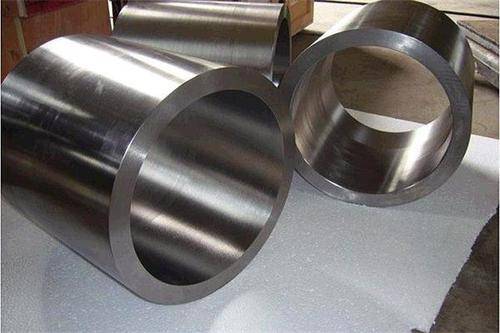

三、上海锻造厂的高温钛合金锻造实践

上海锻造厂在高温钛合金锻件生产中积累了较多经验，主要体现在以下环节：

1. 坯料加热控制：钛合金导热性差、高温易吸氧，加热需在保护气氛或涂层保护下进行，严格控制炉温均匀性和保温时间，避免β转变点以上过热导致组织粗大。

1. 锻造温度窗口：高温钛合金的锻造温度窗口较窄，通常在β转变点以下30～50℃进行α+β区锻造，以保证细晶组织和良好的高温性能。上海锻造厂通过多向反复镦拔工艺细化晶粒，提高锻件的高温抗蠕变能力。

1. 热处理制度：针对不同牌号制定退火、固溶时效等工艺，消除锻造残余应力，稳定组织。对于近α型高温钛合金，退火温度与冷却速率的匹配直接影响高温持久性能。

1. 质量检测：采用金相组织分析、高温拉伸与持久试验等手段验证锻件的高温性能是否满足设计要求，必要时进行超声波探伤以确保内部质量。

四、选材与应用建议

1. 按使用温度选材：400℃以下优先考虑TC4等通用牌号，兼顾成本与工艺性；450～550℃区间可选用TA15、TC11、TA19等热强钛合金；接近600℃时需选用专门的高温钛合金，并充分评估氧化防护措施。

1. 关注氧化与涂层：高温环境下钛合金表面会形成氧化皮并发生吸氧脆化，长期高温服役件宜采用抗氧化涂层或表面处理。

1. 重视锻造质量：高温钛合金的最终性能很大程度上取决于锻造组织均匀性和热处理制度，建议选择具备高温钛合金生产经验的锻造厂合作。

1. 避免超温使用：钛合金耐高温存在明确上限，超过推荐温度长期使用会导致强度下降和蠕变加速，选材时应留出安全余量。

钛合金的耐高温性能在400～600℃区间内表现良好，具体水平因牌号而异。上海锻造厂通过精细的加热控制、锻造工艺与热处理制度，能够为高温服役场景提供组织均匀、性能可靠的钛合金锻件。了解不同牌号的高温边界，结合实际工况合理选材，是发挥钛合金性能优势的关键。
